一、概述

當今世界安全防范技術現代化發展的方向是將視頻監控、周界報警、門禁系統、入侵探測、出入口控制、巡更系統等，與電腦數碼控制系統集成在一起，形成一個現代化、多功能、全天候的動態綜合安全管理系統。

周界安防作為安防系統的第一道防線，作用十分重要，已從單體的報警再確認，發展成威懾阻擋加報警。但國內目前在技術和應用水平上與國外相比相差甚遠，所使用的產品只能報警，無阻擋功能。

CVC-RQ1000智能型周界安防阻擋報警系統，采用特有的 BI-polar 設計，前端圍欄每根線都有帶電，使入侵者沒有可乘之機，在國外已被廣泛使用在周界安防領域，可做到事前威懾，事發時阻擋并報警，還能延緩外界的入侵時間,具有較強的安全可靠性。該 系統和交流電網有本質的不同，它采用了高壓脈沖（5000-10000V）及低能量（小于 5 個焦耳），因而對人不會構成生命危害，同時電子圍欄的柔性 PV 中間過線桿和專用合金 絲，不支持人體的重量，又能感知入侵者的入侵，并發出報警信號，確保系統的安全可 靠。電子圍欄周界防護是在發達國家廣泛應用的高安保周界安防理念和技術系統，形成完善的歐美技術標準和全球的制造工程產業。該系統基于激勵脈沖、導電子圍欄和探測報警，構建“電擊阻攔為主，報警處置為輔”的主動安防理念。近年在國內逐步推廣應用在機場、電站、軍事、監獄、工廠、社區等高安保項目，獲得良好的防護效果和客戶

評價。

電子圍欄系統，就是在基地的非出入通道的周邊區域設置脈沖電子圍欄探測器，形成一道電子圍墻進行防范和管理。電子圍欄系統是第一道防線，也是最重要的一道防線。擔負著基地的安全與保衛工作。當有人非法翻越圍墻或破壞，探測器可立即將警情傳送到管理中心，管理中心對報警信號進行接收和處理，電腦上跳出的基地電子地圖上顯示出入侵區域；同時，外接的聲光報警器開始報警；中心值班人員通知巡邏中的保安人員立刻趕往現場處理。中心保安人員在現場處理完畢后，對報警主機及探測器的報警狀態進行恢復。現場報警同時也能警號報警，提醒附近職工注意，協助保安人員。

結合安防設施的技術特點，并從基地智能化系統整體管理考慮，設計在基地周界建成的圍墻上設置脈沖電子圍欄探測器進行防護，中心設置報警接收主機等設備，構成基地的周界防越報警系統。

前端設備主要是電子圍欄，電子圍欄系統是一種“有形”的報警系統，實實在在地給人一種威懾感覺，使入侵者增加一種心理壓力，從而把報警系統和警戒系統有機地結合起來，達到以防為主，防報結合的目的。在國外已被廣泛使用在周界安防領域，可做到事前威懾，事發時阻擋并報警，還能延緩外界的入侵時間,具有較強的安全可靠性。安裝系統后，相當于在墻頂上形成一道“有形”的電子屏障，增加了圍墻高度，使外人無法 入侵，也使圍墻內的人無法從墻面攀越逃離。電子脈沖每分鐘 60 次掃描電子墻的每一根 導線，每個脈沖峰值有 5－10 千伏，使入侵者難以攀越。另外本系統如遇斷路、短路或 失電，系統都會發出報警信號。還可以與任何報警系統聯網使用，便于提高防范等級。 系統可以分別輸出脈沖主機和前端圍欄兩組報警信號，方便系統報警時用戶及時檢查出 報警原因。系統設計將防范區域進行合理劃分，盡可能做到報警時準確定位，每個區域 防范范圍控制在人眼可視視野內。周界防區無死角、無盲區。

二、系統主要功能

物理屏障：導電圍欄可采用阻擋攀爬跨越的安全設計結構--圍墻（網）上裝或落裝均保持 2.4 米以上總高，導線間距 10-20 厘米，端部向外側傾斜 30°，增加入侵者畏難心理和攀越難度。

電擊防御：入侵者攀爬或破壞導電圍欄時可產生脈沖電擊，利用電擊刺痛感應和肌肉痙攣反射，有效威懾或強制終止入侵行為。

探測報警：監測導電圍欄在電擊、短路和斷路等異常情況并輸出報警信號。

系統組網：備有報警輸出、遠程控制和計算機通訊接口，支持與其它安防系統的組網和聯動攝像機等等。

三、系統組成

電子圍欄系統主要由防區控制主機、導電圍欄、高壓絕緣導線和防雷接 地三部分組成。

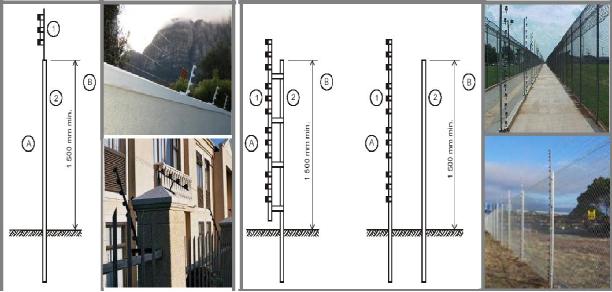

導電圍欄包括上裝和落裝兩種基本形式，其設計安裝應符合相關國際標準：

            在公眾接觸區域應與圍墻或柵欄等物理屏障配合使用

為減小無意接觸：物理屏障高度應大于 1800mm，網眼最大尺寸應小于 100mm為防止鉆爬跨越：圍欄線纜間距 150-250mm；上裝采用 4/6/8 線圍欄，高度大于800mm；落裝采用 12/18/24 線圍欄，高度大于 2400mm，為防止卡入電擊：電子圍欄與物理屏障間距應小于 200mm 或大于 1000mm

控制器與圍欄導線使用高壓絕緣電纜連接，高壓絕緣電纜一般埋管鋪設，特殊條件可架空鋪設，具體要求參照有關標準。

    為降低高壓絕緣電纜鋪設成本，建議防區控制器優選安裝在靠近周界的室內，在最低溫度高于-40℃地區大型周界項目中，多臺控制器可就近安裝在專用室外配電箱。控制器需接地良好，圍欄按標準配置避雷器并良好接地。

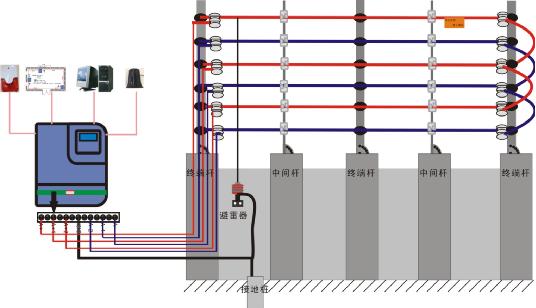

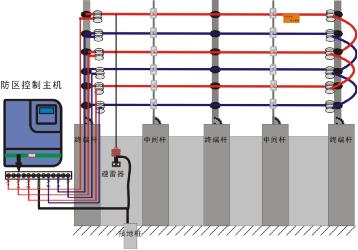

四、電子圍欄結構及安裝示意圖：

五、電子圍欄周界系統的優越性

周界防范是通用安防系統的基礎。與電子圍欄相關的周界安防技術包括：主動防御的高壓電網和被動探測的紅外對射、振動電纜、感應電纜等。其他被動探測技術產品，依賴于報警后的搶險救援，徒增安全管理的被動壓力和控制風險。

電子圍欄與其他周界安防技術比較具有獨特的優勢：

主動防御

電子圍欄有形的物理屏障和無形的電擊防御功能，給任何入侵者以強烈的心理威懾和攀越阻攔，大幅減少入侵動機和闖關概率，降低安保備勤壓力和沖突風險，實現從被動探測的“關門打狗”到主動防御的“拒之門外”的根本轉變。

強適應性

周界結構由金屬桿件和線纜構成，可根據各種基礎、地質、地形、氣象環境，方便靈活地設計結構、配置材料和組織施工，特別是突破了紅外對射、微波墻等系統僅適合視距和直線及平坦區域的應用局限，不受地形高低和邊界曲折形狀的限制，滿足所有項目周界安防需求。

低誤報率

控制器采用標準高能脈沖發送和回饋智能比較技術，可準確探測電擊、短路、斷路等異常情況，有效規避了其他探測技術易受環境（如樹木、小動物、震動等）和氣候（如雨、霧、風、雪等）影響的缺陷，確保極低的誤報率。

絕對安全

歐美在廣泛的電子圍欄應用中發展和完善了標準法規，包括控制器電氣特性和安裝規范，嚴格控制脈沖的電壓（5-10KV）、能量（50 歐姆標準負載小于 5 焦耳）、持續時間（小于 0.01 秒）和頻率（大于 1 秒），克服了傳統的高壓電網（2-10KV）電擊強度大且不受控、易導致接觸者擊傷或死亡的缺陷，確保安防所需的電擊強度和避免人身安全直接或間接的傷害。

經濟節能

CVC采用高能脈沖電擊機制，每千米圍欄功耗小于 40 瓦，比較傳統的高壓電網每千米圍欄功耗 5-12KW，可大幅較少運行費用，實現了經濟節能

1、對比表如下:

2、CVC-RQ1000 電子圍欄的突出特性如下:

系統的整體性、嚴密性和威懾性本系統是一種“有形”的報警系統，實實在在地給人一種威懾感覺，使入侵者增加一種心理壓力，從而把報警系統和警戒系統有機地結合起來，達到以防為主，防報結合的目的。安裝本系統后，相當于在墻頂上形成一道“有形”的電子屏障，增加了圍墻高度，使外人無法入侵，也使圍墻內的人無法從墻面攀越逃離。如有特殊需要也可將 ANENC 系統做成隱蔽式的。電子脈沖每分鐘 60 次掃描電子墻的每一根導線，每個脈沖 峰值有 5－8 千伏，使入侵者難以攀越，以此延長了翻越的時間。另外本系統如遇斷 路、短路或失電，系統都會發出報警信號。報警輸出為兩組開關量信號，可分顯示前 端報警還是主機報警，便于客戶在報警時及時找出報警原因，還可以與任何報警系統 聯網使用，便于提高防范等級。

系統對環境適應性強且誤報率極低 由于系統結構上的特點， 該系統誤報率低，不受環境（如植被，樹木，小動物等）和氣候（如霧，雨，風和雪等）的影響。由于誤報率極低，不會由于經常誤報而使保安人員產生麻痹思想，故一旦報警就會立即引起保安人員的高度重視。該系統還可以和 110 報警中心聯網。

系統絕對安全及報警感知性 本系統和交流電網具有本質的不同，它采用了高壓脈沖（5000-10000V）及低能量（小 于 5 個焦耳）脈沖電壓或低壓脈沖（1500v 以內），每秒鐘發出一個脈沖信號，因而對 人不會構成生命危害，同時電子圍欄的柔性 PV 中間過線桿和專用合金絲，不支持人體 的重量，又能感知入侵者的入侵，并發出報警信號，確保系統的安全可靠。 系統適用性強 統有高壓、低壓兩種工作模式，用戶可以根據不同的需求自由切換模式，高壓模式可 以產生峰值為 5000－10000V 的高壓脈沖，低壓模式可以產生峰值為 1500v 左右的脈沖 電壓。可以在白天或有人員在圍欄附近作業進切換到脈沖峰值為 1500V 左右的低壓模式，這使前端圍欄的脈沖打擊力度更小，如果夜間或安全警惕較高時，可以恢復到脈沖峰值為 5000－10000V 的高壓脈沖模式。系統可以分別輸出脈沖主機和前端圍欄兩組報警信號，方便系統報警時用戶及時檢查出報警原因。系統報警靈敏度可調系統的可擴容性ANENC 系統具有擴容能力，可以和其他國內外現有報警監控設備兼容。有利于今后進一步提高安全等級，避免設備的重復投入。

六、系統設計標準

《防盜報警控制器通用技術條件》 GB12663-92

《脈沖電子圍欄及其安裝和安全運行》 GB/T 7946-2008

《國際電圍攔標準》 GE1-61011

《安全防范系統通用圖形符號》 GA/T74-94

《安全防范工程程序和要求》

《世界安全電圍欄標準》CEI61011,AS/NZS60335

《脈沖電子圍欄及其安裝和安全運行》標準文件－GB/T7946-2008

《安全防范工程技術規范》GB 50348-2004

《防盜報警控制器通用技術條件》GB 12663-2001

《安全防范工程技術規范》GB 50348-2004

《入侵探測器 第1部分：通用要求》　GB 10408.1－2000

《防盜報警控制器通用技術條件》GB 12663-2001

《安全防范系統驗收規則》GA 308-2001

《入侵報警系統技術要求》GA/T 368-2001

《安全防盜報警設備安全要求和試驗方法》GB/T 16796-1997

七、系統結構

1、 控制器

1.1、選 型：工程型/牧用型，根據用戶需求、安保級別、使用環境和技術等級分為以下幾類：工程型：適合別墅、高檔社區、電站等大型公共設施和軍事基地、監獄等特保禁區；牧用性：適合畜牧養殖場、牧場、動物保護區

1.2、控制器一般采用以下先進技術

雙防區輸出：可同時輸出 2 組高壓脈沖（5～10KV），實現圍欄每根線纜間及對地的多重電擊能力，提供更全面的防護效能。

成熟先進的通訊接口與協議：可提供通用強大的系統組網和控制能力。隔離式反饋電路+監控軟件：可動態精細監測圍欄信號變化，有效提高抗干擾能力和降低誤報警率。

2 、導電圍欄

2.1、安裝形式選型：上裝/落裝圍墻或柵欄均可采用上裝形式。

安保要求高、投資能力強的項目，建議考慮柵欄被破拆穿越的風險，采用落裝形式。

2.2、導電圍欄線數、防雷、接地選型

按照相關部門的管理規定的一般項目建議選用：上裝 6 線制（總高 800mm、線間距 150mm）， 落裝 12 線制（總高 2400mm、線間距 200mm），按標準配置防雷器和接地。 強雷區的項目建議：每個防區從圍欄最高點的最頂端引 1 根線接入防雷器后埋地。

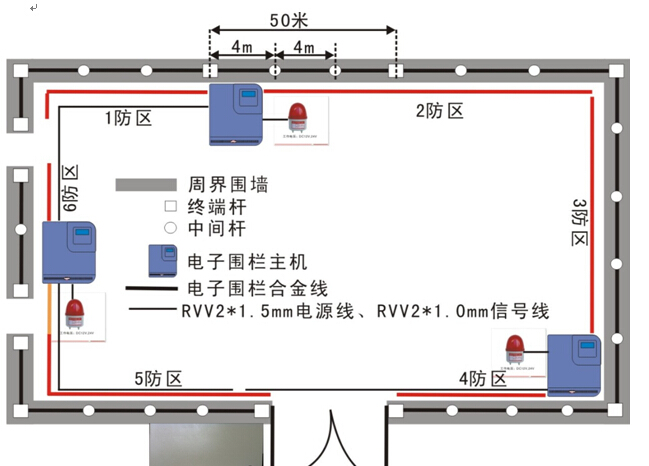

2.3、防區設置選型

單防區控制器，上海要求按照每 70M 做一個防區。其它地區可根據情況，最遠可按400M做一個防區。

2.4、      單元配置數量

按周界平面轉角或垂直落差為節點劃分為若干區段，每個區段按 70 米配置若干標準單 元，不足 70 米部分也配置為 1 個標準單元，按總計配置的標準單元數計算導電圍欄部 分的項目報價和采購成本。

3、 高壓電纜選型

控制器應使用2萬V以上的耐高壓電纜線。

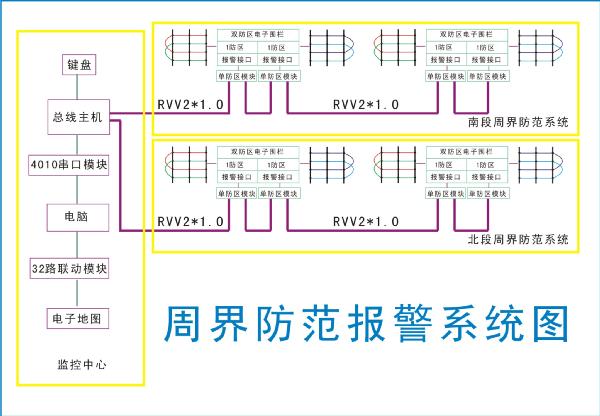

4、 聯網

 一般電子圍欄系統可接入多種設備、系統，包括警燈、警笛、監控中心計算機系統。

控制一般配置手控開關和多種輸入、輸出、通信接口，既可以獨立運行，也支持設備聯動、遠程控制和組網監控。對于控制器獨立運行的項目而言，多種接口提供了設備聯動、運程控制和組網監控的升級條件。對于接入監控中心計算機系統的項目，建議選用配置成熟通用通訊協議的控制器，例如 RS485，以利于經濟便捷地實現各種設備的自由互聯和系統功能的自由定制。

注意：其他進口品牌控制器通常采用自有的不開放的計算機通訊標準，客戶在需要接入監控中心計算機系統時，只能高價購買其配套通訊控制軟件，并可能不能與監控系統軟件融合。

八、系統功能設計

設備聯動：在周界關鍵節點處設置警報器、照明燈等設備，并接入控制器報警輸出接口，當控制器探測入侵報警后自動啟動警報器和照明燈，強力威懾入侵者和方便現場處置。

 遠程控制：控制器通過R485與脈沖鍵盤連接，可直接在值班室通過脈沖鍵盤對前端的控制器進行布、撤防操作。

組網監控：在設有應用計算機網絡技術監控中心的綜合安防項目中，可通過 RS485 通訊接口將控制器接入控制計算機系統，由監控系統軟件按定制的布防計劃和處警預案自動控制控制器，并實現系統各種設備互聯互動。在配置外對射器和預置位攝像機系統中，當入侵者接近周界圍欄時，紅外對射發出預警，攝像機自動轉向預警防區進行復核，當入侵者攀越破壞導電圍欄導致控制器報警后，防區照明、警報自動開啟，值班人員可監視跟蹤入侵現場，并指揮調度安保人員應急處置。
