一、系統概述
隨著信息化建設進程的不斷加快，運用先進技術加強軍區的安全管理、建設軍區安防保衛系統已成為軍區發展的趨勢。
在某軍區的項目中，彈藥庫是一個核心要地，為易燃易爆場所，一旦發生事故，后果不堪設想，為了保障軍區基地及彈藥庫的安全，神州太訊設計了一套安全嚴密的防盜報警系統：軍區周界采用電子圍欄報警系統，防止不法分子非常入侵，彈藥庫則運用總線報警系統（總線報警主機+被動探測器），一旦有人有非法行為或者發生火災等警情，相關人都可以迅速做出應對措施。兩套系統完美結合是神州太訊綜合性報警系統的又一經典之作。
神州太訊高級技術工程師表示：該項目中的防盜報警系統均采用光纖傳輸，能夠更準確、快速地傳遞報警信息，與其他安防子系統形成互動；發生警情時，可以自動彈出電子地圖，報警信息可以直接上傳到上級。
二、設計原則
項目在設計時主要遵循了一下原則：
安全可靠性：在系統布防設計時，要因地制宜，盡量實現縱深防護，以達到防范嚴密、無懈可擊的防范效果。嚴格遵守國家相關規定及《安全防范工程程序》GTA/T75－94等標準的要求來設計。
先進性：在系統設計過程中，充分考慮到現代電子技術的發展，考慮目前國內外的發展水平和先進經驗，確保系統在國內處于領先水平。
經濟性：在配置系統時，充分利用用戶的投資和設備的性能價格比，在系統擴充時，充分利用軍區已有的設備，有效的保護用戶的投資。
三、工作原理
由于軍區是普通市民不能進入的地方，軍區內的彈藥庫更是重中之重。某軍區圍墻選用電子圍欄做軍區的第一道防線，彈藥庫采用紅外探測+震動探測+緊急求救三種方式相結合做到彈藥庫的室內第二道防范。
當有疑犯通過攀爬圍墻或者剪斷高壓線的方式進入軍區，脈沖電子圍欄會發出報警信息，同時，電子圍欄主機通過光纖將信息傳回到監控中心，再通過聯動模塊與總線主機相結合的方式來處警。
當有疑犯通過偽裝進入軍區里面盜竊彈藥時，只要一進入到彈藥庫房的被動紅外探測區域，就會發生報警。在出現里應外合主機被撤防的情況下，疑犯對彈藥柜對行破壞時，勤務人員通過彈藥柜內的震動探測器（可設置為緊急防區）可知道有非法行為，震動報警信息也會上傳到中心。
同時，彈藥庫也是嚴禁煙火的地方，當庫內有生火或吸煙等行為，只要煙霧探測器探測到煙霧，主機也能彈出對應的點位發出報警信息。
主機在收到報警信息時，后端會聯動對應的視頻信息，管理軟件也會對警情所發地進行記錄，同時也會在軟件上彈出點位圖。勤務人員通過視頻的聯動與軟件地圖點位的彈出可以快速的處理警情事件。
四、系統構成
本系統主要由神州太訊智能報警主機、脈沖電子圍欄、防爆紅外探測器、防爆煙霧探測器、防爆震動探測器、緊急按鈕、單防區地址模塊、16路視頻聯動模塊、控制鍵盤、光端機等構成。
前端報警信號直接傳送到報警主機，通過報警主機可以對信號直接進行控制，也可以傳輸到后端控制軟件上，方便管理。該電子圍欄主機可以實現前端圍欄上的每根線都有電擊，讓入侵者無機可乘；具備高低壓自由切換功能，可以在白天用低壓模式，既能起到阻擋報警的作用，同時降低打擊力度，晚上用 高壓模式，加大打擊力度；可配合前端的攝像頭、警號、電子地圖等發出不同的警情訊息。
紅外探測器：在該項目中，紅外探測器是安裝在彈藥庫房內，一旦有緊急情況被探測到，相關人員即可觸發緊急按鈕，告知庫房有警情。
震動探測器：數字式震動感應探測器，微處理器控制，主要安裝在有貴重物品的場合。
控制鍵盤：神州太訊報警主機專用鍵盤，用于各種編程操作、顯示，用戶可通過其進行布撤防、緊急求助等操作。
光端機：這里采用的是485半雙工光端機， 光端機接收端在主控室內，當發射端有報警信號通過光纖傳輸到接收端時，主機接受到該信號，控制室值班人員就能獲悉相關信息。
五、設備選型
5.1.CVC-016DIP報警控制
120路網絡報警主機功能簡介? 采用嵌入式系統設計， 32 位 ARM 處理器，更快運行遠度，超大的容量設計。? l 個專用鍵盤接口，專用于接鍵盤、打印機模塊、聯動控制板等輸出設備，報警處 理遠度加快。? 2 個通訊接口，實現了雙總線，在不加任何中繼器的情況下可以傳輸 2 4KM。? 免維護鉛蓄電池智能充電控制電路，對電池實時監控，過充、過放、PWM 充電控 制，電池壽命最大化。? l 路 800mA 輔助輸出：l 個帶電源的警號接口，最大可提供 800mA 電流輸出：l 路 鍵盤電源輸出，可提供 800mA 電流輸出：所有輸出均提供了電子保險絲，實現過 流保護。? 實時時鐘帶后備，掉電后時間正常運行。? 可最多接入 32 個鍵盤，獨立操作，漢字界面，設備、防區名可任意更改。? 32 個子系統：每個子系統 2 個自動布撤防工作表，共 64 個自動布撤防工作表：60 個時間驅動表，每組時間驅動表可以最多設置執行 3 個事件（防區布防／撤防、防區 旁路／恢復、輸出閉合／斷開），可以做到無人值守。? 60 組密碼，ll 級密碼權限，可以實現按系統、子系統、設備、防區獨立控制，滿 足各種控制要求。? 多種可編程智能聯動，實現電子地圖、DVR 報警輸入、就地報警等功能，每個防區最多支持 3 個聯動輸出，支持報警聯動、布撤防聯動、異常聯動等。? 周界防范、緊急求助、酒店服務、火警等應用模式可選，可實現快遠自置系統。? 實時打印功能，可以做到報警、所有操作實時打印功能。? l500 條歷史記錄，l500 條操作記錄。所有操作都實時存儲，方便查詢。? 通過鍵盤密碼、遙控器、電話、中心計算機進行撤／布防? 可通過電話線與報警中心通過 Contact ID 協議連接，并可電話通知用戶? 安裝調試、使用、維護簡單。
技術參數：
主機所有防區數目:128個（通過網絡擴展）
主板自帶防區:8個有線防區
擴展報警模塊:16個
擴增鍵盤數目:32個
子系統數目:32個
485總線接口數目:2個
存儲接警號碼:2組
存儲用戶號碼:4組
事件驅動時段:20個
事件驅動數目:60個
存儲密碼組數:60組
時間驅動表數目:60組 （每組時間驅動表可以支持執行3個事件）
聯動輸出模塊數目:16個 （地址分別為：160、161、162、、、、175）
定時布/撤防時間:64組 （每個子系統支持2個布撤防時間段）
存儲報警信息:1500條報警信息、1500條布/撤防信息
進入/退出延時:（000-999秒）自由設置
報警時間:（000-999秒）自由設置
報警響度:≥90dB
分區布防時段:24：00-24：00
事件驅動時段:24：00-24：00
布/撤防方式:無線遙控器、電話、控制鍵盤，中心計算機、定時
防區類型:0：屏蔽:1：立即、2：24小時、3：火警、4：緊急、5：周界、6：延時
無線接收距離:30—50米（開闊地）
無線接收頻率: 315MHz ，學習式自動對碼
報警通訊方式:PSTN市話網撥號傳輸報警信息
報警通訊協議:兼容Contact ID通訊協議
輸入電源:AC16.5V
電源輸出:DC13.8V 800mA
鍵盤接口:DC13.8V 800mA
警號接口:DC13.8V 800mA有源喇叭（110dB）
主機耗電:200mA（靜態） 750mA（報警狀態）
系統電流:不超過2.5A
鍵盤接口總線長度:不超過1200m（不加中繼器）
通訊端口總線長度:2個接口不超過2400m，可通過中繼器延長距離
打印功能:有（地址176) 需配上專用打印模塊和打印機
直接接電腦:可以
環境溫度：-20℃~50℃ 相對濕度≤90% 非凝露
機箱尺寸:350mm x 280mm x 75mm（長x寬x厚）
鍵盤尺寸:160mm x 95mm x 33mm （長x寬x厚）
重量:3.4kg（不含鍵盤）
適用范圍:室內
5.2.CVC-EXZ1000防爆震動探測器
防爆震動探測器產品特點
◆防爆震動探測器CVC-EXZ1000采用國際先進的聲波傳感原理，使用高靈敏度壓電振動元件，同時檢測高、低頻震動信號，使本產品靈敏度高出普通產品1倍；同時經過特殊設計的濾波技術，能更有效防止打雷、鞭炮及其他干擾因素的影響，大大降低誤報現象。
◆扛高壓設計，抗嚴寒和高溫，適應野外復雜環境安裝，穩定可靠，可識別風雨天氣和人為干擾破壞報警。
◆本產品適用于所有可能因敲、砸、鉆、撬等被破壞的設備，（如玻璃、鋼板、及鋼板所制造的設備）；專業為周界柵欄墻體，彈藥庫墻體，博物館文物，玻璃破碎等振動的探測。
◆本產品靈敏度可手動調節，以針對不同材質的設備設定最佳工作狀態從而防止誤報發生。
◆本產品特別設計了雙重防破壞開關，開蓋、移動，探測器都會觸發報警，有效防止人為破壞。
◆本產品Ⅰ型為針對水泥墻體、磚墻體振動頻率特點設計；主要針對彈藥庫，槍械庫墻體震動報警設計。
◆本產品Ⅱ型為針對玻璃、鐵制設備震動頻率特點設計；且針對鐵制品特別設計了磁鐵式安裝方法；
◆本產品體積小，安裝簡捷方便，性能穩定， 采用接點輸出，可與市面各種品牌有線報警主機
兼容
周界入侵防爆震動探測器用歐規5mm的端子, 所配線是要特別注意鎖緊端子, 用手試拉線材是否有被鎖緊, 以防止線材脫落造成故障或誤報原因。防爆震動探測器一般使用電壓為12V有極性限制請注意+-請勿接錯。防爆震動探測器警報輸出C.NC.NO,請注意選擇警報主機的要求選擇C.NC或C.NO。微震動探測器防拆保護特別設計,上蓋與底部各一個保護開關,兩個開關串聯成一個輸出接點,請特別注意。
?探測方式：聲波傳感
?探測范圍：鋼板3米半徑，平板玻璃3.5米半徑，木板3米半徑，
混凝土0.5米半徑，磚墻1.5米半徑；
?工作電壓：9-16VDC
?防水等級：IP66
?工作電流：17mA@ DC12V
?報警觸點：C.NC.NO
?觸點容量：0.1A 24VDC
?防拆觸點：NC
?觸點容量：0.1A 24VDC
?報警時間：約2.2秒
?開機時間：約2分鐘
?工作溫度：-40℃-+85℃
?儲存溫度：-40℃-+85℃
?安裝方式：表面安裝
?產品顏色：灰、黑
?產品質量：700g
?外殼材質：金屬
◆ 采用高精度的微波和雙元紅外探測裝置
◆ 微處理器模糊邏輯數字處理
◆ SMT工藝，強抗EMI、RFI干擾
◆ 雙向自動精密數碼化溫度補償，超級立體防誤
◆ 報專利技術
◆ 防寵物、抗白光、抗手機干擾可以高效準確探測人體移動
◆ 加配萬向支架，多種探測方位，安裝簡易
◆ 外型時尚精致，適合家用、商用防盜報警
技術參數：
◆ 工作電壓：DC6V
◆ 探測角度：110度
◆ 探測距離：8-12米
◆ 防拆開關：常閉
◆ 抗電磁開關：>30V/M
◆ 靜態電流：30uA
◆ 報警電流：15mA
◆ 安裝方式：壁掛
◆ 抗白光干擾：>6500LUX
防爆形式：本安隔爆復合式
防爆標志：Exd（ib）IICT6
工作電壓：DC12V
監視電流：≤0.12mA
報警電流：10mA≤I≤30mA
響應閾值：0.10dB/m~0.27dB/m
報警復位：斷電重啟
最高風速：7.6m/s(1500fpm)
報警確認燈：紅色，正常監視時周期性閃亮，報警時常亮
保護面積：空間高度為6~12m時，保護面積為80平方米；空間高度在6m以下時，保護面積為60平方米
使用環境：溫度：－20℃～＋50℃；相對濕度：≤95％ 不結露； 大氣壓力：80kPa～110kPa
進線口徑：DN15/DN20(進線口的數量和大小可以根據客戶要求設計生產）
產品介紹
★ 外形尺寸：長88x寬88x厚20(mm)
★ 標準結構：不繡鋼面板，金屬按鈕
★ 電氣性能：最大耐用電流3A@36VDC
★ 耐用測試：五十萬次老化測試合格
★ 適用類型：適用空心門框
★ 適用溫度：-10～+55℃(14-131F)
★ 適用濕度：0～95%(相對濕度)
★ 面板處理：不繡鋼面板拉絲處理
★ 產品重量：0.15kg

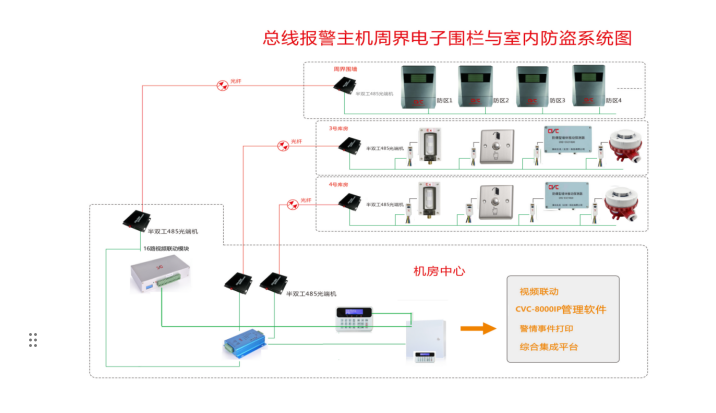

六、總線方案系統圖

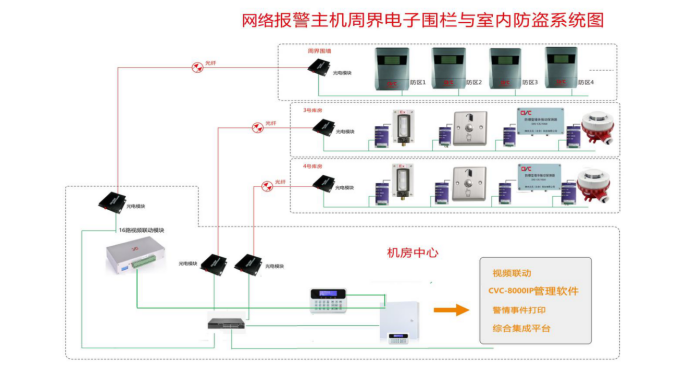

七、網絡方案系統圖
八、軟件管理平臺

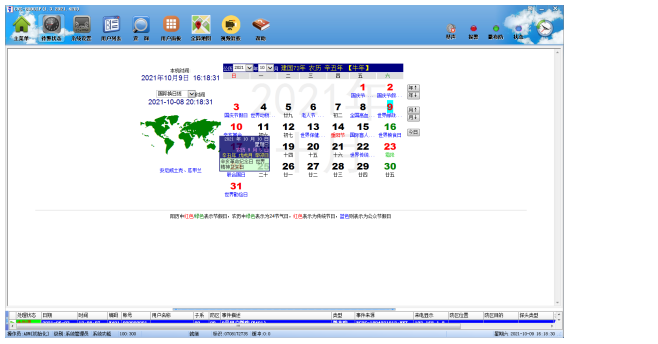

網絡接警中心軟件 CVC-8000IP
產品功能：
1.網絡報警功能，接收到前端用戶報警信息，自動彈現場視頻，支持來電顯示，支持來電防惡意攻擊，報警主機通訊故障記錄等
2.受理臺接收前端控制器發來的各類報警、自檢和布撤防信號，報警詳細用戶資料顯示。
3.操作員多級權限控制，系統保密性高
4.XP樣式的操作風格和界面，結構簡潔，功能清晰
5.前端主機防區狀態時時顯示，主機防區工作狀態一目了然
6.采用最新微軟桌面數據庫ACCESS管理系統，軟件安裝簡潔，一步到位，報警和用戶資料數據備份和還原簡單方便
7.先進的電子地圖管理系統，地圖文件格式多樣，支持BMP和JPEG等，輕松實現電子地圖聯動和防區圖閃爍
8.保存中心接收到的以及系統發生過的所有事件以便查詢。
9總線報警中心管理軟件具有電腦實時顯示各類報警，布撤防等各種信息
10可通過軟件實現布撤防操作
11可全方位查看各個防區狀態
12多級電子地圖顯示
13帶有加密狗功能
14所有的用戶狀態，報警情況，用戶資料等都可以通過地圖顯示和控制。軟件還提供電子地圖引入工具，允許工程人員自行安裝所需的電子地圖。按報警類型分別自動處理。
15按警情分類，每一項警情都可單獨選擇自動處理、自動打印和報警聲音的方式，減輕操作員的負擔，提高效率。詳盡的報警信息統計與分析。
16提供報表工具，可以用多種查詢方式，得到各種需要的統計數據，可以打印出報表。分級操作權限管理。
17提供三級操作人員權限設置，還可自行定義多級操作權限。方便的數據備份、恢復。
18提供完善的數據維護工具，即使在數據庫遭到意外破壞時，仍可以利用修復功能恢復。
19支持視頻聯動彈窗，操作簡單，支持國家主流品牌（海康威視、大華）等
